Stojanový stroj na tvarovanie valcov: Komponenty, profily a sprievodca nákupom

Čo je to Stojanový stroj na tvarovanie valcov ?

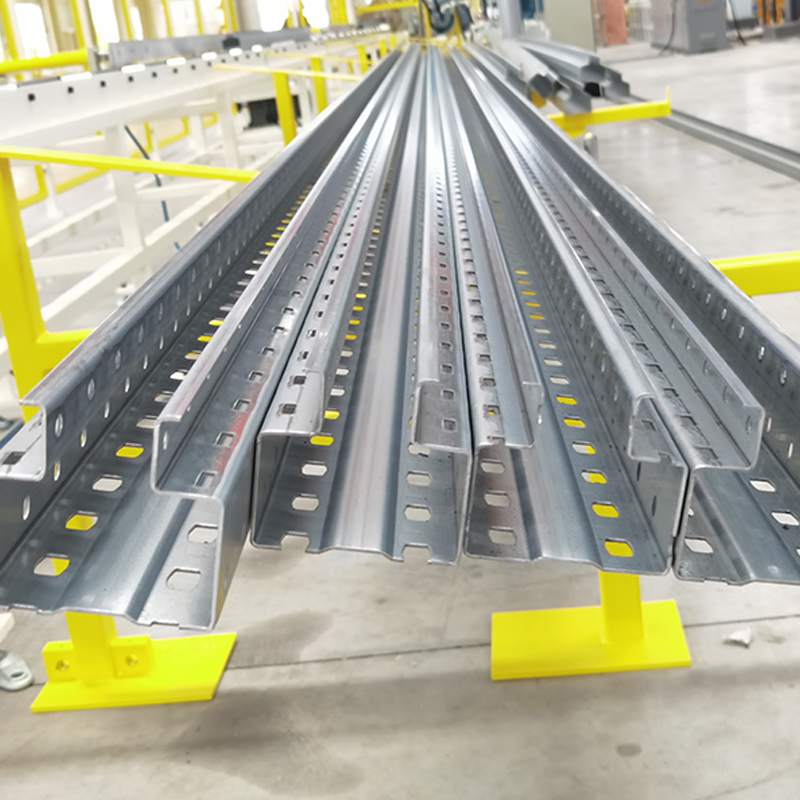

Stroj na formovanie zvislých regálov je systém na formovanie valcovaním za studena špeciálne navrhnutý na výrobu vertikálnych stĺpových profilov používaných v paletových regáloch, regálových systémoch a priemyselných skladovacích štruktúrach. Tieto vzpriamené stĺpy – zvyčajne profily s C-profilom, s otvoreným chrbtom alebo profilmi so skriňovými profilmi s dierovanými slzami alebo okrúhlymi otvormi v pravidelných intervaloch – sú štrukturálnou chrbticou každého regálového systému v sklade alebo distribučnom centre. Ich výroba s konzistentnou geometriou, presným rozmiestnením otvorov a správnou hrúbkou materiálu je nesporná: jediný stojan mimo tolerancie ohrozuje nosnosť celého regálu.

Na rozdiel od univerzálnych liniek na tvarovanie valcov je integrovaný stojanový stroj preddierovacie alebo následné dierovacie stanice priamo do tvarovacej sekvencie , čím sa zabezpečí, že štrbiny v tvare slzy, okrúhle otvory a upevňovacie otvory, ktoré prijímajú spojky nosníkov a výstužné komponenty, sú vyrazené v presných rozstupoch pozdĺž celej dĺžky každého vyrobeného stojana. Kombinácia tvarovania a dierovania v jedinom prechode eliminuje sekundárne operácie, znižuje poškodenie pri manipulácii a dosahuje rýchlosti, ktorým sa jednotlivé operácie nedokážu vyrovnať.

Kľúčové komponenty linky na formovanie valcov so vzpriameným stojanom

Kompletná linka na formovanie valcov vo vzpriamenej polohe je sekvencia integrovaných staníc, z ktorých každá vykonáva špecifickú funkciu pri transformácii materiálu zo zvitkového pásu na hotový profil kolóny. Pochopenie úlohy každej stanice objasňuje, kde je kvalita zabudovaná a kde môže byť ohrozená nedostatočnou špecifikáciou.

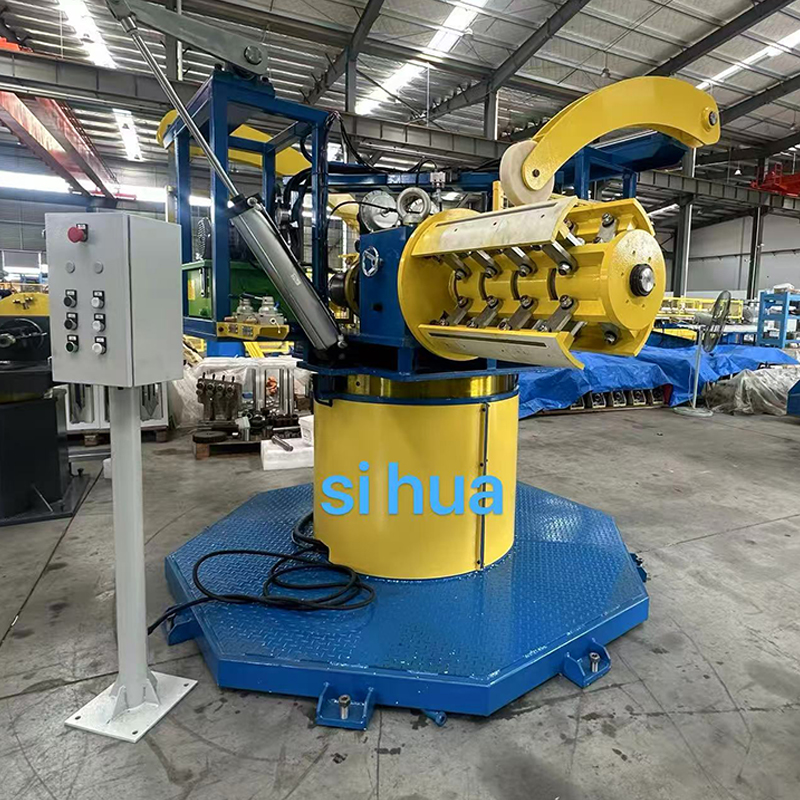

Odvíjač a rovnačka

Cievka galvanizovaného alebo vopred natretého oceľového pásu (zvyčajne s hrúbkou 1,5 – 3,0 mm, šírkou 100 – 200 mm) je namontovaná na hydraulickom odvíjači, ktorý riadi napätie pásu počas chodu. Motorizovaná rovnačka s viacerými valcami odstraňuje súpravu zvitkov - zakrivenie vyvolané navíjaním - predtým, ako pás vstúpi do formovacích staníc. Neadekvátne narovnanie v tejto fáze spôsobuje prehýbanie a skrútenie do hotového profilu, ktoré nie je možné opraviť po prúde bez zošrotovania profilu.

Preddierovací lis

Vo väčšine zvislých regálových línií sú slzičkové štrbiny a pomocné otvory dierované skôr pred tvarovaním ako po ňom, pretože plochý pás je oveľa jednoduchšie presne dierovať ako tvarovaný C-profil. Preddierovací lis používa servopohon alebo hydraulickú súpravu lisovníc s lisovníkmi z kalenej nástrojovej ocele umiestnenými tak, aby vytvorili presný vzor otvorov špecifikovaný konštrukciou stojana. Presnosť rozstupu dierovača – zvyčajne požadovaná v rozmedzí ±0,5 mm pri dĺžke zvislej polohy 2 400 mm – je riadená servosystémom, ktorý pred každým zdvihom lisu indexuje pás podľa naprogramovaného rozstupu otvorov.

Valcovacia fréza

Jadrom stroja je tvárniaca stolica, ktorá pozostáva zo série párových horných a dolných valcovacích obrábacích staníc namontovaných na pevnom valcovacom stojane. Každá stanica postupne ohýba pás cez malý uhlový prírastok – zvyčajne 10–20° na prechod – až kým sa nedosiahne konečná geometria profilu. Vyžadujú sa zvislé regálové profily 12 až 22 formovacích staníc v závislosti od zložitosti profilu, hrúbky materiálu a stupňa mechanického spevnenia ocele počas tvárnenia. Valcovacie nástroje sú vyrobené z nástrojovej ocele GCr15 alebo D2, kalenej na HRC 58–62 a brúsené s úzkymi toleranciami, aby sa zachovala konzistencia profilu v rámci miliónov metrov výroby.

Post-forming dierovacia alebo vrúbkovacia stanica

Niektoré vzpriamené vzory vyžadujú po vytvarovaní ďalšie dierovacie operácie – vrúbkovanie na konci na pripevnenie základnej dosky, vzory sekundárnych otvorov v páse alebo embosovanie na identifikáciu značky. Tieto operácie sa vykonávajú v sekundárnom dierovacom lise umiestnenom bezprostredne po výstupe z tvárniacej stolice, pričom profil je stále podopretý vodiacim systémom linky, čím sa predchádza deformácii, ktorá by nastala, ak by sa vytvarovaná sekcia odobrala a znovu vložila do samostatného lisu.

Flying Shear alebo Cold Saw Cutoff

Hotový profil je narezaný na dĺžku buď lietajúcimi nožnicami (ktoré reže pri pohybe rýchlosťou linky, čo umožňuje vysoký výkon bez zastavenia procesu tvárnenia) alebo pílou za studena (ktorá vytvára čistejší rez bez otrepov, ale vyžaduje spomalenie linky pri každom cykle rezu). Bežné sú zvislé dĺžky 2 400 – 6 000 mm; opakovateľnosť dĺžky ±2 mm je štandardným predpokladom pre zhodu výroby regálov.

Riadiaci systém PLC a HMI

Moderné stojanové linky sú riadené PLC (typicky Siemens S7 alebo Mitsubishi Q-séria) s dotykovým HMI, ktoré ukladá receptúry produktov – rozstup razenia, vzor otvorov, dĺžku rezu a parametre rýchlosti linky – pre každú stojacu SKU v produktovom rade. Prevádzka založená na receptúre skracuje čas prechodu na minúty pre varianty profilu na tej istej súprave nástrojov a ukladá počty výroby, protokoly chýb a údaje o kvalite na účely sledovateľnosti.

Typy vyrábaných profilov a materiálové špecifikácie

Stojanové valcovacie stroje sú postavené na špecifických súpravách profilových nástrojov. Najbežnejšie zvislé profily v globálnej výrobe regálov sú:

Vstupný materiál je najčastejšie Oceľová špirála žiarovo pozinkovaná S350GD alebo S420GD podľa EN 10346, so zinkovým povlakom triedy Z275 (275 g/m² spolu na oboch stranách). Kvality ocele s vysokou výťažnosťou umožňujú špecifikácie tenšieho rozchodu na dosiahnutie ekvivalentnej nosnosti, čím sa znižujú náklady na materiál na meter vyrobených stojanov – významný faktor pri objemoch výroby typických pre výrobcov regálov.

Rýchlosť výroby, prechod a plánovanie výstupu

Rýchlosť linky pre valcovanie vo vzpriamenej polohe sa riadi skôr rýchlosťou zdvihu preddierovacieho lisu než kapacitou formovacej stolice. Typické výrobné parametre pre dobre špecifikovanú stojanovú linku sú:

• Rýchlosť formovacej linky: 15–40 m/min v závislosti od zložitosti profilu a hustoty razníka
• Čistý výstup: 800 – 2 500 metrov hotovej zvislej polohy za zmenu (8 hodín), pričom sa počítajú zmeny cievok, zmeny receptúry a plánované zastávky
• Čas zmeny profilu: 2–4 hodiny na výmenu súpravy nástrojov (iná šírka profilu alebo rozchod); menej ako 10 minút na zmenu receptúry v rámci rovnakej sady nástrojov (iná dĺžka alebo rozstup)
• Životnosť nástrojov: Pred prebrúsením sa vyžaduje 3 – 8 miliónov metrov na jednu sadu nástrojov v závislosti od tvrdosti materiálu a abrazivity zinkového povlaku

Výrobcom, ktorí vyrábajú viacero zvislých SKU, môže systém kaziet s rýchlou výmenou nástrojov – kde je celá sada tvarovacích valcov vopred zmontovaná na odnímateľnej kazete a vymenená ako jednotka – skrátiť zmenu profilu na menej ako 30 minút, čím sa výrazne zlepší využitie zariadenia pri plánoch výroby zmiešaných produktov.

Kontrola kvality a súlad pre výrobu stojanových stojanov

Stojany paletových regálov sú konštrukčné prvky, na ktoré sa vzťahujú medzinárodné bezpečnostné normy. Kvalita výroby musí byť preukázateľne kontrolovaná a zdokumentovaná, aby spĺňala tieto požiadavky:

• EN 15512 (Európa) a RMI ANSI MH16.1 (Severná Amerika) upravujú konštrukčný návrh a požiadavky na testovanie nastaviteľných paletových regálov. Výrobcovia stojanov musia testovaním preukázať, že ich profily dosahujú hodnoty menovitého prierezového modulu, momentu zotrvačnosti a odolnosti proti vybočeniu použité pri výpočtoch konštrukcie stojana.
• Tolerancia polohy otvoru: Pozícia štrbiny slzy sa musí udržiavať v rozmedzí ±0,5 mm od nominálneho rozstupu, aby sa zabezpečilo zapojenie konektora lúča v rôznych výškach stojana a z rôznych výrobných sérií. To si vyžaduje pravidelné meranie v priebehu procesu pomocou šablón na kontrolu rozstupu oproti referenčným štandardom.
• Kontrola rozmerov profilu: Merania šírky, hĺbky, uhla príruby a oblúka/zákrutu by sa mali vykonávať na začiatku každej cievky a minimálne každých 500 metrov výroby, pričom výsledky sa zaznamenávajú vzhľadom na tolerančné limity definované vo výrobnej špecifikácii produktu.
• Vysledovateľnosť materiálu: Každá výrobná šarža by mala byť vysledovateľná k prichádzajúcemu certifikátu oceľových zvitkov, čo by umožnilo vyšetrovanie akýchkoľvek zlyhaní v teréne a preukazovalo náležitú starostlivosť koncovým zákazníkom a regulačným orgánom.

Určenie stroja na tvarovanie valcov so zvislým stojanom: kľúčové otázky, ktoré je potrebné položiť

Výber zvislého stojanového valcovacieho stroja predstavuje kapitálovú investíciu zvyčajne v rozsahu 150 000 – 600 000 USD v závislosti od úrovne automatizácie, kapacity dierovača a špecifikácie ovládania. Nasledujúce otázky odlišujú serióznych dodávateľov od tých, ktorí ponúkajú povrchne podobné, ale poddimenzované zariadenia:

• Aká je tonáž dierovacieho lisu a aká je maximálna plocha simultánneho dierovania? Husté kvapkovité vzory vyžadujú vyššiu tonáž, než by mohla naznačovať nominálna kapacita lisu, keď všetky údery vystrelia súčasne.
• Aký materiál valcovacích nástrojov a tvrdosť sú štandardné a aká je zaručená životnosť? Renomovaný výrobca uvedie minimálny údaj o metroch na obrúsenie a podloží ho záručnou dobou.
• Ktoré značky PLC a HMI sa používajú a sú vo vašej krajine dostupné miestne servisné a náhradné diely? Linka riadená neznámou domácou značkou PLC môže byť náročná a nákladná na údržbu mimo domáceho trhu výrobcu.
• Dá sa pred schválením preukázať, že linka beží podľa vášho špecifického profilu menovitou rýchlosťou? Každý renomovaný výrobca strojov akceptuje akceptačné testovanie v továrni (FAT) podľa dohodnutých kritérií kvality a rýchlosti ako podmienku platby.
• Aká podpora pri uvádzaní do prevádzky, školenie operátora a balík náhradných dielov sú zahrnuté? Linka na valcovanie, ktorá prichádza bez adekvátnej podpory pri uvedení do prevádzky a súpravy náhradných dielov na prvý rok, bude stáť podstatne viac v strate výroby, než je rozdiel medzi rozpočtom a dobre podporovaným nákupom stroja.

Stojanový stroj na vytváranie valcov je v konečnom dôsledku len taký dobrý, aká dobrá je konzistencia profilov, ktoré vyrába pri trvalom tempe výroby. Jeho prísne špecifikovanie vzhľadom na rozmerovú toleranciu, životnosť nástrojov a štandardy riadiaceho systému – a nie na základe samotnej kúpnej ceny – je tým najdôležitejším rozhodnutím, ktoré výrobca regálov robí pri nastavovaní alebo modernizácii výrobnej linky.
